產(chǎn)品安裝說明書-跑偏開關

一、安裝產(chǎn)品名稱、型號、外形。

1.產(chǎn)品名稱和型號：跑偏開關分為PNS-I/PNS-II/PNS-III三種。

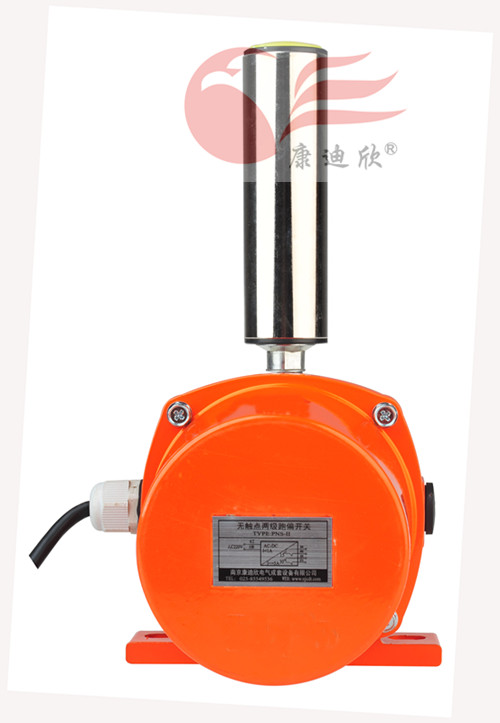

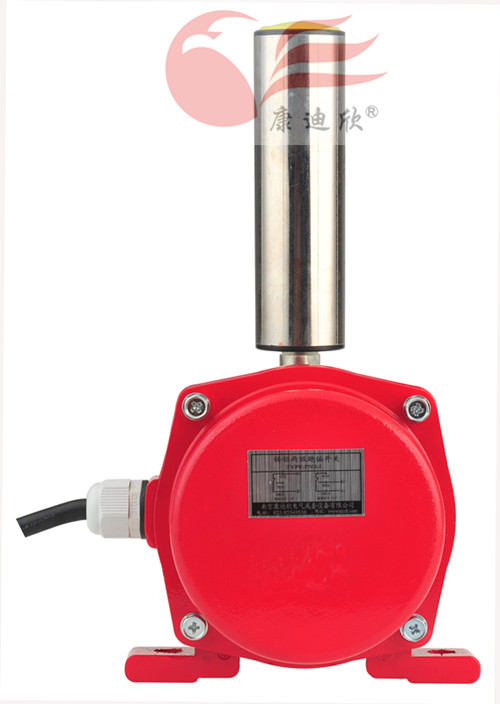

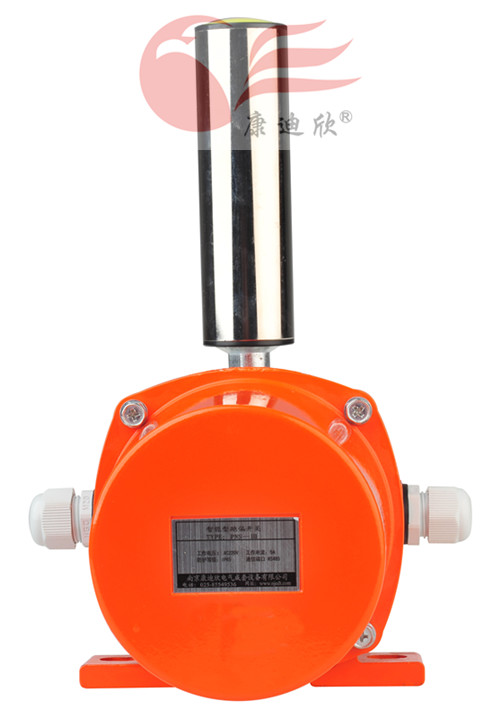

2.外形圖片：

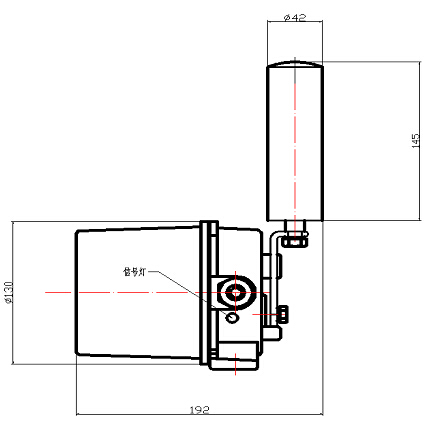

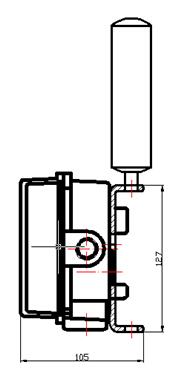

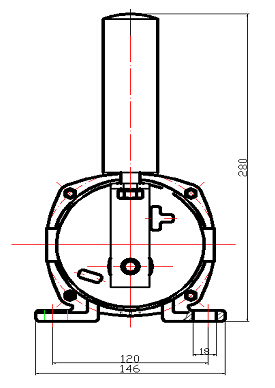

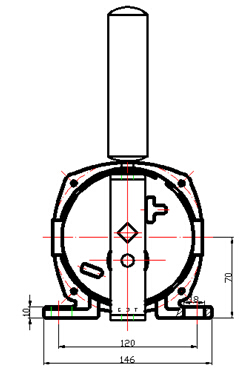

3.尺寸

二、安裝準備

1.檢查跑偏開關包裝是否完整。

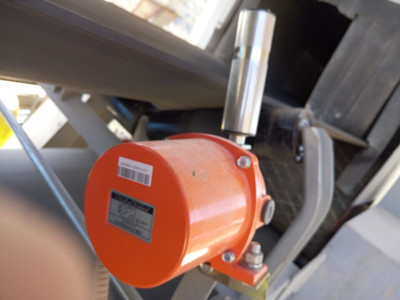

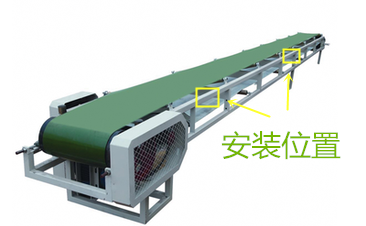

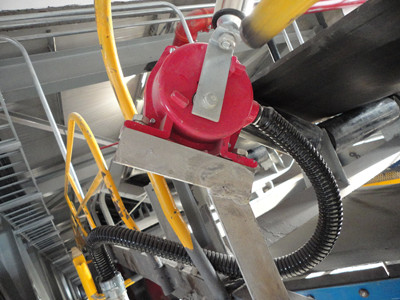

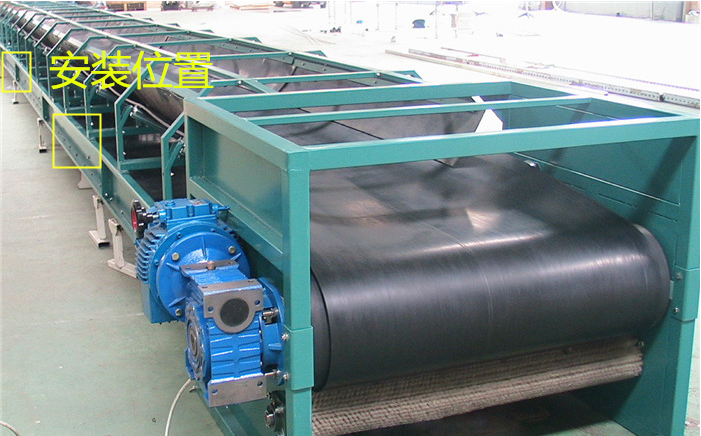

三、安裝位置

四、安裝步驟

1.機械部分

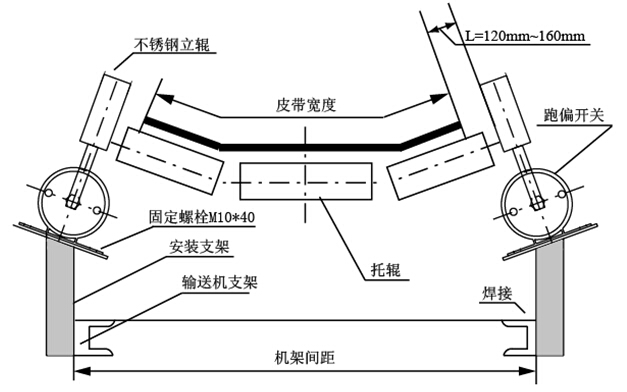

1、跑偏開關底座兩邊各有Ф13mm孔，在皮帶機支架上鉆Ф12mm孔，用M10×40mm螺絲緊固跑偏開關。如果選用安裝支架，請將安裝支架焊接固定在皮帶機支架上，如安裝示意圖所示。

2、安裝跑偏開關應選擇輸送裝置易出現(xiàn)跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120~160mm（皮帶帶寬10%，詳見安裝示意圖）。

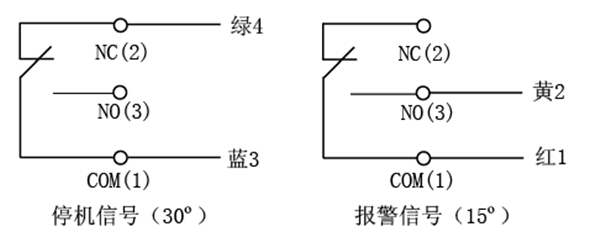

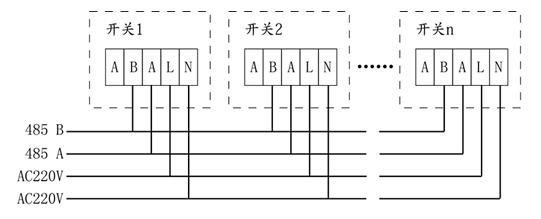

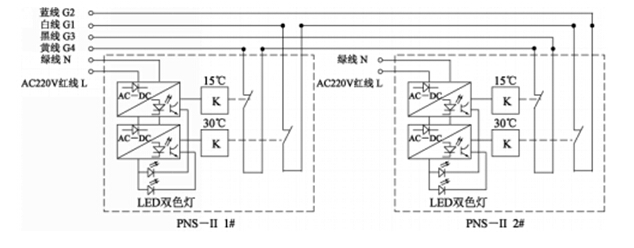

2.電氣部分

五、通電運行檢查

1.檢查跑偏開關是否緊固，立輥與皮帶保持100mm以上距離。

2.檢查接線是否正確。
